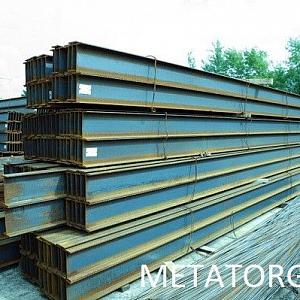

Балка двутавровая

Балка 12Б1 12М 09Г2С-15
Балка 12Б1 12М 09Г2С-15
Цена от: 53,400.00
Балка 12Б1 12М СТ3ПС5/СП5
Балка 12Б1 12М СТ3ПС5/СП5
Цена от: 53,400.00
Балка 16 12М 09Г2С-15
Балка 16 12М 09Г2С-15
Цена от: 53,400.00
Балка 16 12М СТ3ПС5/СП5
Балка 16 12М СТ3ПС5/СП5
Цена от: 53,400.00
Балка 16Б1 12М 09Г2С-15
Балка 16Б1 12М 09Г2С-15
Цена от: 53,400.00
Балка 16Б1 12М СТ3ПС5/СП5
Балка 16Б1 12М СТ3ПС5/СП5
Цена от: 53,400.00
Балка 18 12М 09Г2С-15
Балка 18 12М 09Г2С-15
Цена от: 53,400.00
Балка 18 12М С255
Балка 18 12М С255
Цена от: 53,400.00
Балка 18 12М С345
Балка 18 12М С345
Цена от: 53,400.00
Балка 18Б-1 12М С255
Балка 18Б-1 12М С255
Цена от: 53,400.00
Балка 18Б1 12М С255
Балка 18Б1 12М С255
Цена от: 53,400.00
Балка 20Б1 12М 09Г2С-15
Балка 20Б1 12М 09Г2С-15
Цена от: 53,400.00
Балка 20Б1 12М С255
Балка 20Б1 12М С255
Цена от: 53,400.00
Балка 20К1 12М 09Г2С-15
Балка 20К1 12М 09Г2С-15
Цена от: 53,400.00
Балка 20К1 12М С255
Балка 20К1 12М С255
Цена от: 53,400.00
Балка 20К2 12М 09Г2С-15
Балка 20К2 12М 09Г2С-15
Цена от: 53,400.00
Балка 20К2 12М С235
Балка 20К2 12М С235
Цена от: 53,400.00
Балка 20К2 12М С255
Балка 20К2 12М С255
Цена от: 53,400.00
Балка 20К2 12М С345
Балка 20К2 12М С345
Цена от: 53,400.00
Балка 20Ш1 12М 09Г2С-15
Балка 20Ш1 12М 09Г2С-15
Цена от: 53,400.00
Балка 20Ш1 12М С255
Балка 20Ш1 12М С255
Цена от: 53,400.00
Балка 20Ш1 12М С345
Балка 20Ш1 12М С345
Цена от: 53,400.00
Балка 24М 12М 09Г2С-15
Балка 24М 12М 09Г2С-15
Цена от: 53,400.00
Балка 24М 12М С255
Балка 24М 12М С255
Цена от: 53,400.00
Балка 24М 12М С345
Балка 24М 12М С345
Цена от: 53,400.00
Балка 24М 12М СТ3ПС5/СП5
Балка 24М 12М СТ3ПС5/СП5
Цена от: 53,400.00
Балка 25Б1 12М 09Г2С-15
Балка 25Б1 12М 09Г2С-15
Цена от: 53,400.00
Балка 25Б1 12М С255
Балка 25Б1 12М С255
Цена от: 53,400.00
Балка 25Б1 12М С345
Балка 25Б1 12М С345
Цена от: 56,400.00
Балка 25Б1 12М СТ3ПС5/СП5
Балка 25Б1 12М СТ3ПС5/СП5
Цена от: 53,400.00

Балки двутавровые нашли широкое применение в строительной сфере и промышленности. Основные направления применения двутавра это возведение мостов и эстакад, большепролетных сооружений и жилых домов, строительство путепроводов и подземных тоннелей, армирование горных выработок.

Стальные профили с отличными эксплуатационными характеристиками востребованы в машиностроении и приборостроении. Металлические профили служат материалом для создания рамных конструкций ж/д вагонов, тяжелой техники, сельскохозяйственных машин, станков и другого промышленного оборудования.

Описание

Двутавр относится к наиболее распространенной разновидности фасонного металлопроката. Стальной профиль имеет характерную форму поперечного сечения, напоминающую букву H. Благодаря конструктивным особенностям двутавр способен выдерживать серьезные статические и динамические нагрузки, обеспечивая долговечность и безопасную эксплуатацию зданий и сооружений.

Изделия, входящие в группу фасонного проката, имеют небольшую металлоемкость при высоких показателях прочности жесткости. Главным назначением двутавра является прием нагрузки, ее передача и равномерное распределение на несущие и опорные части сооружения.

Двутавровые балки классифицируются по назначению, размерам, типу конструкции, способу производства. Металлоизделия изготавливаются путем горячего проката либо посредством сварки отдельных элементов в цельную конструкцию.

Виды

Изделия, изготовленные по технологии горячей прокатки, делятся на две основные группы. Профили с параллельными гранями полок выпускаются по ГОСТ 26020-83. Производство балок, имеющих уклон полок, регламентируется технической документацией ГОСТа 8239-89. По ГОСТ 19425-74 изготавливаются специальные виды профилей.

Двутавры с параллельными гранями

Выпускаются высотой от 10 см до 1 м при ширине полок от 5,5 см до 0,4 м. В ГК МеталлЭнергоХолдинг можно купить двутавровые балки длиной до 24 м или заказать профили с нестандартными параметрами. В зависимости от типа конструкции стальные балки бывают:

  • обычными (Б);
  • широкополочными (Ш);
  • колонными (К).

Дополнительная серия балок маркируется буквой Д. Высота изделия, выраженная в сантиметрах, соответствует номеру профиля. С линейными параметрами и весом одного метра двутавровых балок можно ознакомиться в таблицах 1-4.

Таблица 1. Обычные двутавры.









Номер изделия Высота, мм Ширина полок, мм Толщина стенок, мм Толщина полок, мм Вес 1 м в кг М. п. в тонне
10Б 100 55 4,1 5,7 8,1 123,46
12Б 120 64 4,4 6,3 10,4 96,15
14Б 140 73 4,7 6,9 12,9 77,52
16Б 160 82 5,0 7,4 15,8 63,29
18Б 180 91 5,3 8,0 18,8 53,19
20Б 200 100 5,6 8,5 22,4 44,64
23Б 230 110 5,6 9,0 25,8 38,76
26Б 260 120 6,0 10,0 31,2 32,05
30Б 300 140 6,0 10,0 36,6 27,32
35Б 350 155 6,5 10,0 43,3 23,09
40Б 400 165 7,5 11,5 54,7 18,28
45Б 450 180 8,4 13,0 67,5 14,81
50Б 500 200 9,2 14,0 80,7 12,39
55Б 550 220 10,0 15,5 97,9 10,21
60Б 600 230 11,0 17,5 115,6 8,65
70Б 700 260 12,5 18,5 144,2 6,93
80Б 800 230 14,0 20,5 177,9 5,62
90Б 900 300 15,5 22,0 213,8 4,68
100Б 1000 320 19,5 32,5 314,5 3,18

Таблица 2. Широкополочные двутавры.

Номер изделия Высота, мм Ширина полок, мм Толщина стенок, мм Толщина полок, мм Вес 1 м в кг М. п. в тонне
20Ш 193 150,0 6,0 9,0 30,6 32,68
23Ш 226 155,0 6,5 10,0 36,2 27,62
26Ш 255 180,0 7,5 12,0 49,2 20,33
30Ш 299 200,0 9,0 15,0 68,3 14,64
35Ш 345 150,0 10,5 16,0 91,3 10,95
40Ш 396 300,0 12,5 18,0 123,4 8,10
50Ш 501 300,0 16,5 23,5 174,1 5,74
60Ш 603 320,0 20,0 28,5 234,2 4,27
70Ш 718 320,0 23,0 36,5 305,9 3,27

Таблица 3. Колонные двутавры.

Номер изделия Высота, мм Ширина полок, мм Толщина стенок, мм Толщина полок, мм Вес 1 м в кг М. п. в тонне
20К 198,0 200,0 6,5 10,0 41,5 24,10
23К 230,0 240,0 8,0 12,0 59,5 16,81
26К 260,0 258,0 9,0 13,5 73,2 13,66
30К 300,0 300,0 10,0 15,5 96,3 10,38
35К 348,0 350,0 11,0 17,5 125,9 7,94
40К 400,0 409,0 16,0 24,5 202,3 4,94

Таблица 4. Двутавр дополнительной серии.

Номер изделия Высота, мм Ширина полок, мм Толщина стенок, мм Толщина полок, мм Вес 1 м в кг М. п. в тонне
24ДБ 239 115 5,5 9,3 27,8 35,97
27ДБ 269 125 6,0 9,5 31,9 31,35
36ДБ 360 145 7,2 12,3 49,1 20,37
35ДБ 349 127 5,8 8,5 33,6 29,76
40ДБ 399 139 6,2 9,0 39,7 25,19
46ДБ 450 152 7,4 11,0 52,6 19,01
30ДШ 300,6 202 9,4 16,0 72,7 13,76
40ДШ 397,6 302 11,5 18,7 124,0 8,06

50ДШ 496,2 304 14,2 21,0 155,0 6,45

Балки с уклоном внутренних граней

Двутавры с маркировкой У изготавливаются высокой (Б) и нормальной точности (В). Высота металлоизделий варьируется от 10 см до 0,6 м при длине 4-12 м. Максимальный уклон граней полок составляет 16%. Цена профиля формируется с учетом толщины металла и габаритов изделия.

Таблица 5. Двутавры с уклоном внутренних граней.

Номер изделия Высота, мм Ширина полок, мм Толщина стенок, мм Толщина полок, мм Вес 1 м в кг М. п. в тонне
10У 100 55,0 4,5 7,20 9,5 105,26
12У 120 64,0 4,8 7,30 11,5 86,96
14У 140 73,0 4,9 7,50 13,7 72,99
16У 160 81,0 5,0 7,80 15,9 62,89
18У 180 90,0 5,1 8,10 18,4 54,35
20У 200 100,0 5,2 8,40 21,0 47,62
22У 220 110,0 5,4 8,70 24,0 41,67
24У 240 115,0 5,6 9,50 27,3 36,63
27У 270 125,0 6,0 9,80 31,5 31,75
30У 300 135,0 6,5 10,20 36,5 27,40
33У 330 140,0 7,0 11,20 42,2 23,70
36У 360 145,0 7,5 12,30 48,6 20,58
40У 400 155,0 8,3 13,00 57,0 17,54
45У 450 160,0 9,0 14,20 66,5 15,04
50У 500 170,0 10,0 15,20 78,5 12,74
55У 550 180,0 11,0 16,5 92,6 10,80
60У 600 190,0 12,0 17,80 108,0 9,26

Двутавры специальные

Балки специального назначения классифицируются по точности изготовления:

  • высокую точность обозначают индексом А;
  • изделия обычной точности маркируются буквой В.

Сфера применения специальных двутавров зависит от назначения конкретного изделия:

  • М — монорельсовые, применяемые в монтаже подвесных путей;
  • С — сварные, предназначенные для усиления сводов шахт.

При расчете металлоконструкций важными факторами являются размеры и масса элементов. Ориентировочный вес двутавровых балок указан ниже.

Таблица 6. Двутавры специальные.

Номер изделия Высота, мм Ширина полок, мм Толщина стенок, мм Толщина полок, мм Вес 1 м в кг М. п. в тонне
14С 140,0 80,0 5,5 9,1 16,9 59,17
22С 220,0 110,0 7,5 12,3 31,1 32,15
36С 360,0 140,0 11,0 15,8 71,3 14,03
18М 180,0 90,0 7,0 12,0 25,8 38,76
30М 300,0 130,0 9,0 15,0 50,2 19,92
45М 450,0 150,0 10,5 18,0 77,6 12,89

Производство двутавра

Горячекатаный двутавр получают путем прокатки стального блюма через прокатный стан. Металлическая заготовка, имеющая сечение квадратной формы, разогревается до определенной температуры и отправляется на прокатный стан, где под воздействием высокого давления вращающихся валков формируется металлопрофиль с заданными геометрическими параметрами. Длинномерное изделие режется на отрезки и охлаждается.

В целях повышения прочности готовые изделия могут подвергаться дополнительной термообработке. Двутавры, прошедшие закалку, приобретают повышенную прочность и твердость. Производство фасонного проката происходит с применением современного оборудования на поточных линиях, где все технологические процессы автоматизированы.

Размеры прокатных станов имеют определенные пределы поэтому при необходимости получения двутавра больших размеров применяется другая технология. Если для возведения сооружения требуются металлические профили с возможностями, большими, чем у двутавра 100Б, то используют сварные балки. Высота сварного профиля может достигать 1,5 м, ширина полки 8 м, максимальная длина достигает 15 м.

Сварные двутавры бывают обычными и комбинированными, когда для изготовления одной балки используются элементы из двух разных марок стали.  В качестве заготовки используется металлический лист. Основные этапы изготовления:

  • Листовая сталь раскраивается на полосы. Для улучшения провара кромки разделываются при помощи специального станка.
  • Заготовки укладываются на сборочный конвейер, устанавливаются в нужных позициях и фиксируются.
  • При помощи станка, оснащенного комплектами сварочных головок, поочередно свариваются четыре шва.
  • Изделие отправляется на правку, сверловку и торцовку. Применяемое оборудование имеет программное управление, что исключает возможность ошибок и обеспечивает высокую точность изготовления.
  • После выправления геометрии полок при помощи дробеструйной установки металл очищается от окалины и ржавчины. На поверхность наносится защитное покрытие.

Эта технология позволяет получать тонкостенные, равнополочные, перфорированные профили высокого качества и больших размеров

Особенности применения

Профиль сложной формы характеризуется высокой несущей способностью и жесткостью при небольшом удельном весе. Опорными поверхностями служат полки двутавра, которые принимают на себя основную нагрузку, обеспечивают устойчивость и надежность конструкции. К особенностям двутавра относится способность увеличивать вдвое прочность конструкции если балки расположены рядом, а когда балки уложены друг на друга несущая способность увеличивается вчетверо.

Металлический профиль с Н-образной формой сечения характеризуется:

  • высокой устойчивостью к механической деформации, изгибающим нагрузкам и кручению;

  • стойкостью к воздействию высоких и низких температур;
  • долгим сроком службы.

Основным материалом для производства двутавров служит сталь марок 09Г2ДТ, 09Г2С, С345, 09Г2Т, 09Г2, 10Г2С, 12Г2С. Металлопрокат, изготовленный из конструкционных сталей, сохраняет первоначальные свойства в сложных эксплуатационных условиях. Двутавры стальные обладают:

  • устойчивостью к ударным и вибрационным нагрузкам;
  • стойкостью к нагрузкам на растяжение и изгиб;
  • повышенной прочностью;
  • термостойкостью;
  • твердостью.

Сталь, легированная кремнием и марганцем, выдерживает длительное воздействие температуры от - 65 С до +420 С, хорошо поддается всем видам сварки — РДС, АДС под флюсом и газовой защитой. Эта особенность позволяет применять в монтаже металлоконструкций разные виды соединений — сварные, болтовые, клепаные. Хладостойкость стальных двутавров обеспечивает прочность и долговечность конструкций, возводимых в северных регионах, а хорошая свариваемость металла упрощает монтаж и сокращает сроки выполнения работ.

Выбор двутавра

Поскольку стальной прокат с Н-образным сечением хорошо переносит нагрузки на изгиб, он является оптимальным материалом для возведения:

  • армирующих каркасов сводов шахт;
  • колонных конструкций;
  • перекрытий и мостов.

Выбор изделий фасонного проката осуществляется с учетом геометрических параметров и площади сечения изделия, массы погонного метра. Необходимо также учитывать осевое сопротивление, радиус инерции, а также назначение профиля. Например, широкополочные двутавры применяются для формирования перекрытий, стержней и колонн при строительстве средненагруженных ферменных сооружений. Двутавры с маркировкой К целесообразно применять при больших проектных нагрузок для возведения большепролетных сооружений.

Чтобы исключить перерасход материалов, снизить вес сооружения без снижения прочности возводимого объекта требуется расчет металлоконструкций. Профессиональные услуги можно получить в строительных организациях или архитектурных бюро. Как правило, в качестве исходных показателей для выбора металлоизделия по несущей способности используется следующая информация:

  • Длина пролета. Это расстояние между поверхностями стен.
  • Данные о нагрузках. Информация по нормативным нагрузкам берется из документации госстандарта, расчетная определяется посредством умножения нормативов на шаг двутавра.
  • Расчетное сопротивление. Этот показатель зависит от марки стали, но при расчетах чаще всего пользуются усредненным значением.

После вычисления осевого сопротивления из данных госстандарта выбирается номер балки с показателями, которые максимально приближены к проектным.

Особенности монтажа перекрытий

Строительство новых зданий или реконструкция старых сооружений должны вестись в соответствии с проектной документацией. Недопустимо увеличение шага между балками или использование двутавров с более низкой несущей способностью. Попытка сэкономить может стать причиной непредсказуемых последствий вплоть до разрушения здания.

В качестве опорных элементов для двутавровых балок должны использоваться стены и колонны из металла, железобетона, кирпича. Важным условием для монтажных работ по установке профилей является обеспечение необходимой площади опор. Для этого они должны заходить на опору больше чем на 0,2 м. При формировании большепролетных конструкций зачастую возникает необходимость стыковки двутавровых балок. Согласно «Своду правил» о конструкциях из стали допускается стыковка стальных профилей с помощью:

  • сварки встык торцов, прошедших фрезеровку;
  • накладок с соединениями путем сваривания;
  • фланцевых соединений.

Преимущества использования

Без двутавровых балок невозможно представить строительство быстровозводимых сооружений, мостов и эстакад, жилых домов и объектов промышленного назначения. Главные преимущества применения Н-образных профилей:

  • Благодаря наличию ребер жесткости при монтаже двутавров не требуется применения дополнительной арматуры.
  • У горячекатаных балок отсутствуют технологические швы, что обеспечивает устойчивость и долговечность строящихся сооружений.
  • Большой выбор типоразмеров позволяет купить двутавровые балки с оптимальными геометрическими параметрами для строительства объектов любой сложности.
  • Небольшой вес стальных профилей не требует усиления основания сооружения. Возможно удешевление строительства объекта за счет закладки более легкого фундамента.
  • Технология сварки позволяет создавать по индивидуальным чертежам профили с нестандартными параметрами. Это биметаллические, усеченные, неравнополочные, под фланцевый тип соединения, с перфорацией, а также профили с переменным сечением.
  • Благодаря небольшой металлоемкости двутавр имеет невысокую себестоимость.
